金属压铸脱模剂原理

E-1058

高密度聚乙烯

120-125°C

1100  mPas/140°C

E-846A

高密度聚乙烯

138°C

1100  mPas  (140°C)

E-912

高密度聚乙烯

146°C

>8000 mPas (140°C)

E-660

改性聚丙烯

150°C

800 mPas (170°C)

E-XP08060604

改性聚丙烯

156°C

1100  mPas(170°C)

E-7098

改性聚酯

对金属表面的高亲和性产生离型效果

D-840

聚酰胺

D-8400

改性聚酯   / 聚酰胺

E-912

高密度聚乙烯

高熔融粘度产生离型效果

E-1058

高密度聚乙烯

E-846A

高密度聚乙烯

E-660

改性聚丙烯

E-XP08060604

改性聚丙烯

高熔融粘度产生离型效果 + 对金属表面的高亲和性

SE-112

改性聚二甲基硅氧烷

 可涂布离型剂

Ultralube® E-912

高密度聚乙烯

>8000  mPas 140°C

35

146°C

PE 02

初级聚乙烯

无数据

40

95°C

200°C

300°C

400°C

500°C

600°C

Ultralube®  912

98

96

83

6

3,8

PE02

98

97

86

3

2,8

Ultralube® E-912

高密度聚乙烯

>8000  mPas 140°C

35

146°C

9,5

非离子

PE 02

初级聚乙烯

无数据

40

95°C

11

阴离子

PE  03

初级聚乙烯

无数据

40

95°C

9

阴离子/非离子

PE  34

初级聚乙烯  + 添加剂

38

95°C

9

阴离子/非离子

Ultralube® T  XP -19021096

高密度聚乙烯  + 添加剂

37

146°C/70°C

9

阴离子/非离子

添加额外的助剂以避免模具中的残留物

T  XP-19021097

高密度聚乙烯  + 添加剂

38

146°C

9

阴离子/非离子

与PE34比较

锌合金

390-410

80-170

镁合金

650-680

190-250

铝合金

650-720

150-340

铜合金

900-960

460-600

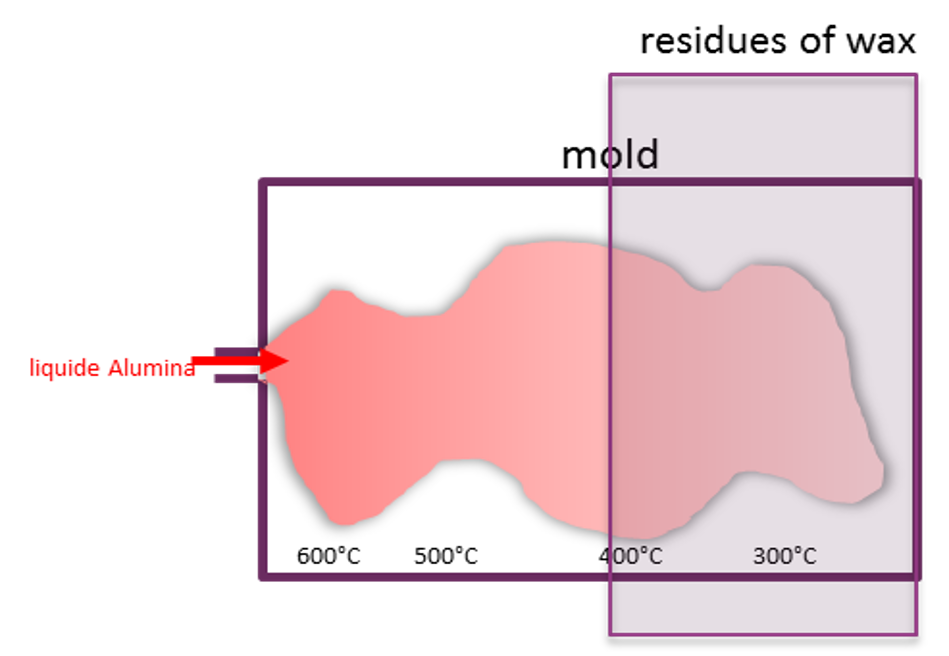

200°C

300°C

400°C

500°C

600°C

80%

50%

Δ

Ultralube®  E-7098

改性聚酯

99,8

99

6

1

0,6

382°C

384°C

2

Ultralube®  D-840

聚酰胺

100

99,8

52

1,5

0,5

382°C

402°C

20

Ultralube®  D-8400

改性聚酯   / 聚酰胺

100

99,5

22

4

1,1

355°C

360°C

5

Ultralube E-1058

高密度聚乙烯

100

98

54

2

0,9

372°C

404°C

32

Ultralube®  E-846A

高密度聚乙烯

100

98

58

8

1,2

355°C

438°C

83

Ultralube®  E-660

改性聚丙烯

99

96

50

1

0,3

352°C

399°C

47

Ultralube®  E-XP08060604

改性聚丙烯

99

98

50

1

0,2

375°C

400°C

25

Ultralube®  E-912

高密度聚乙烯

98

96

83

6

3,8

408°C

436°C

28

Ultralube SE-112

改性聚二甲基硅氧烷

100

98

36

14

11,6

365°C

375°C

10

E-7098

改性聚酯

对金属表面的高亲和性产生离型效果；

其中E-7098对模具有额外的清理作用

D-840

聚酰胺

D-8400

改性聚酯   / 聚酰胺

E-912

T-XP19021096

T-XP19021097

高密度聚乙烯

 类似“PE02/PE03/PE34”的离型效果

E-1058

高密度聚乙烯

高熔融粘度产生离型效果

E-846A

高密度聚乙烯

E-660

改性聚丙烯

E-XP08060604

改性聚丙烯

SE-112

改性聚二甲基硅氧烷

可涂布离型剂
